38二轴全自动弯管机.docx

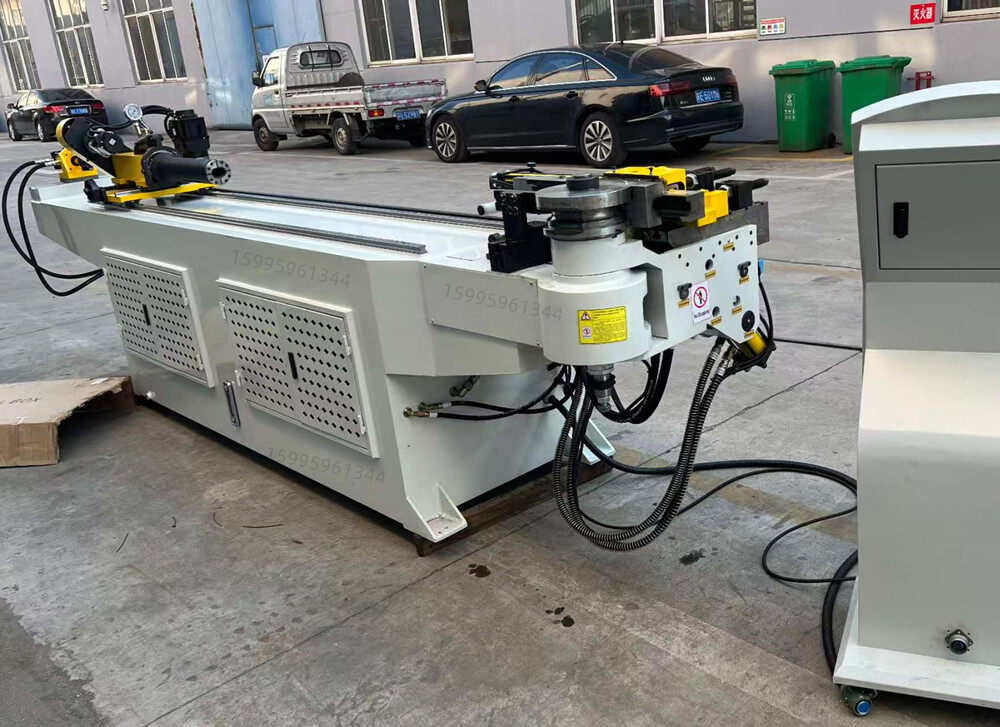

38CNC-2A-1S是一款CNC全自动液压弯管机，主要用于对金属管材进行弯曲加工，适用于空调、汽车、摩托车等多个行业。以下是其详细介绍：

 - 主要技术参数：最大弯管能力为Φ38×2A3，弯曲半径范围是R25-180mm，最大弯曲角度为195°，最大弯曲长度为2000mm，弯曲速度为60°/sec，弯管转角精度为±0.1°，系统额定压力为12Mpa，油泵排量为14L/min，自动送料伺服马达功率为1.5KW，电机功率为4KW。

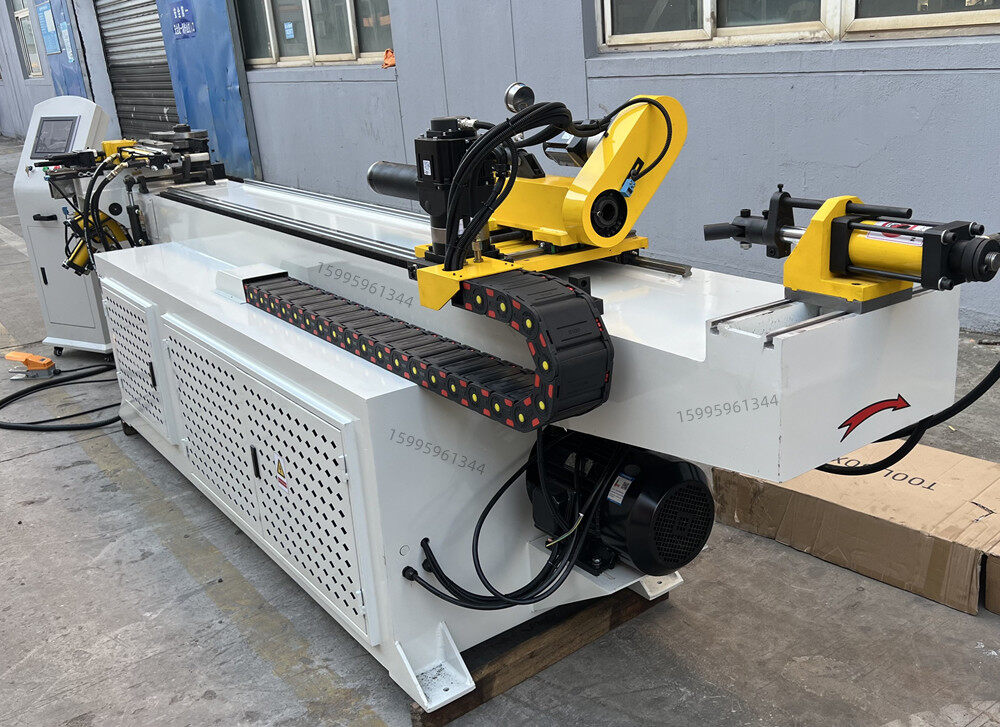

- 设备结构与驱动：采用转臂升降式夹管结构和液压导板侧推机构。其弯曲轴由油缸驱动，送料轴和旋转轴均由伺服电机驱动，能够实现精准的位置控制和速度控制。

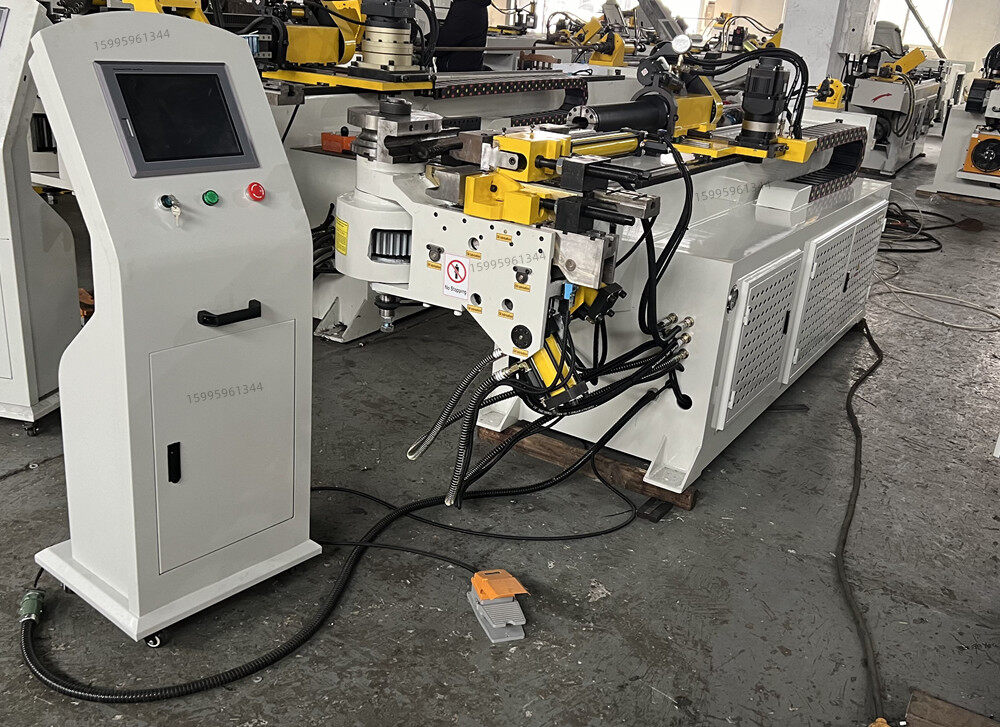

- 控制系统：由工业电脑控制，显示操作系统为触摸式全中文菜单式，具有多种不同弯曲角的预制，可任意选择手动、半自动、全自动操作方式。操作界面采用触摸屏，数字显示分辨率为弯角0.01°，转管0.01°，送料0.01mm，弯管程式记忆容量可达2百万组，每组最多可编程45道弯曲。

- 设备特点：设有弯曲回弹补偿功能，可根据实际测量数据自动计算补偿值，提高弯管精度。同时，具有快速换模设计，能够大幅降低换模调整时间及难度，满足不同生产需求。此外，设备还具备Y轴自动位置检验功能，可及时发现批量生产中的尺寸不合格品。
